Den RFID-Leser anschließen

Im vorherigen Abschnitt wurde die wichtigsten Informationen über den SPI Bus zusammengestellt. Diese Schnittstelle wird nun verwendet.

Der RFID-RC522 wird wie folgt mit dem ESP32 verbunden:

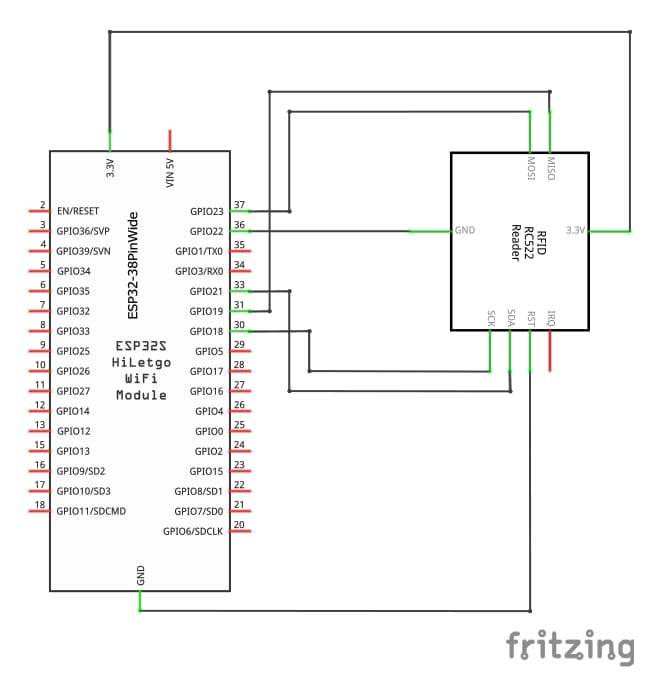

Abbildung 1: Steckbrett Quelle: BBS2 Wolfsburg	Abbildung 2: Schaltplan Quelle: BBS2 Wolfsburg

Hier ist noch einmal die Pinzuweisung tabellarisch dargestellt.

Pinzuweisung

ESP32	RFID-RC522
3V3	VCC
GND	GND
GPIO18	SCK
GPIO19	MISO
GPIO21	SDA
GPIO22	RST
GPIO23	MOSI
